Quy Trình Lắp Đặt Hệ Thống Chữa Cháy Sprinkler

1. Khảo sát & thu thập dữ liệu

• - Kiểm tra kiến trúc, trần, vật cản.
• - Xác định khu vực nguy cơ cháy.
• - Chọn loại đầu phun (Pendent, Upright, Concealed).
• - Xác định nguồn nước và trạm bơm.

2. Thiết kế hệ thống

• - Tính toán lưu lượng và áp lực theo TCVN 7336 / NFPA 13.
• - Tính điểm thủy lực bất lợi nhất.
• - Chọn đường kính ống chính và ống nhánh.
• - Bố trí đầu phun theo tiêu chuẩn khoảng cách.

3. Chọn thiết bị

• - Đầu phun sprinkler theo nhiệt độ môi trường.
• - Van báo động, van chặn, công tắc giám sát.
• - Ống thép và phụ kiện nối.

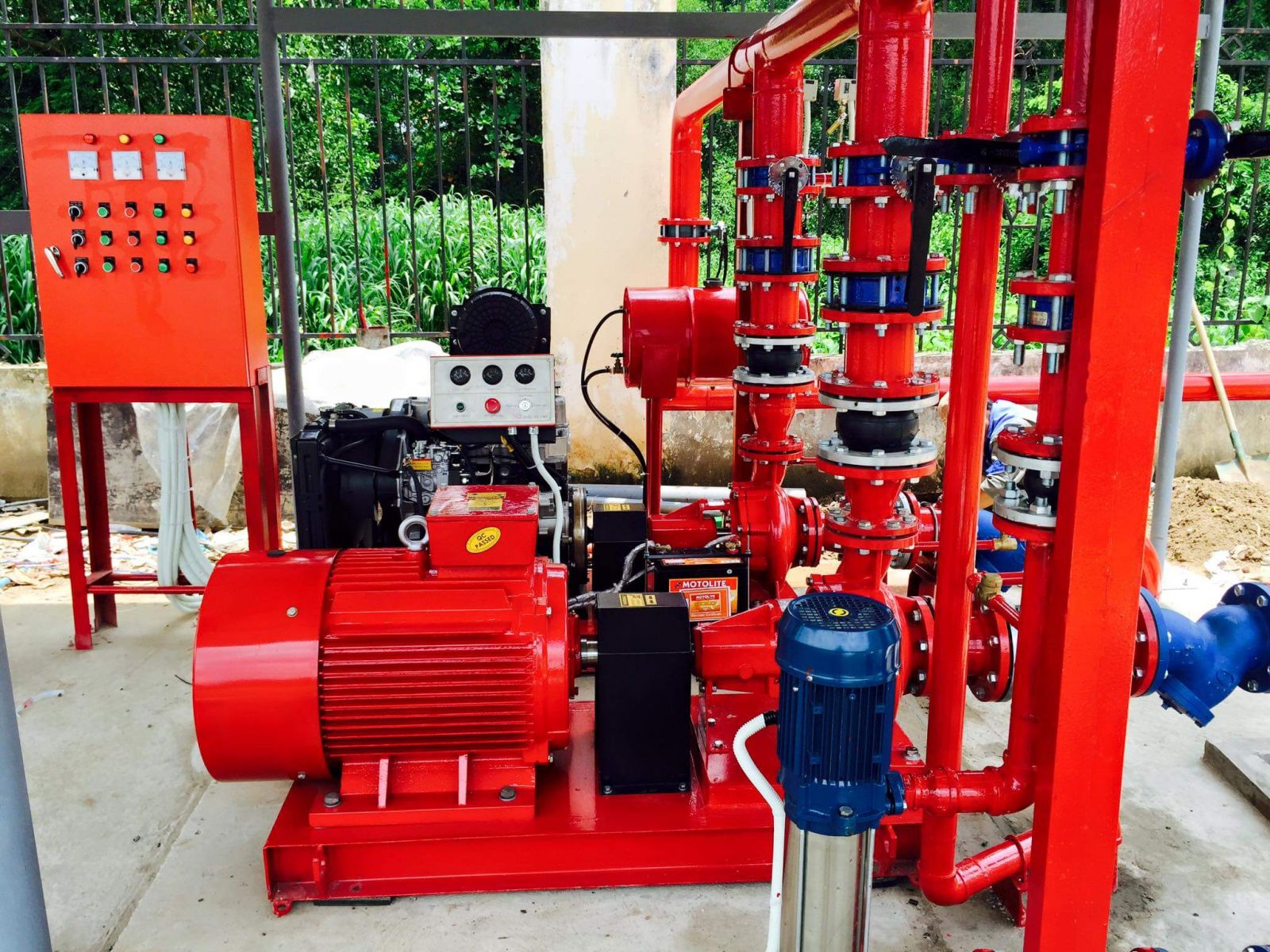

• - Bơm chữa cháy chính, diesel và jockey.

4. Gia công & chuẩn bị

• - Cắt ống, ren hoặc hàn mối.
• - Lắp giá treo đúng khoảng cách để chống võng.
• - Kiểm tra độ dốc đường ống.

5. Lắp đặt hệ thống đường ống

• - Treo giá đỡ.
• - Lắp ống nhánh → ống chính → ống đứng.
• - Lắp đầu phun sau khi hoàn thiện trần.
• - Lắp van báo động, công tắc dòng chảy, công tắc giám sát.

6. Kết nối với trung tâm báo cháy

• - Kết nối Flow Switch → báo cháy nước chảy.
• - Kết nối Tamper Switch → giám sát tình trạng van.
• - Kết nối tủ điều khiển bơm (Auto/Manual).

7. Kiểm tra – chạy thử – nghiệm thu

• - Test áp lực ≥ 1.5 lần áp làm việc.
• - Xả thử kiểm tra kích hoạt tự động.
• - Kiểm tra trình tự khởi động bơm.
• - Lập biên bản nghiệm thu PCCC.

8. Bàn giao – hướng dẫn vận hành

• - Hướng dẫn theo dõi áp lực.
• - Hướng dẫn bảo trì định kỳ.
• - Bàn giao hồ sơ hoàn công.

9. Bảo trì định kỳ

• - Hàng tuần: kiểm tra rò rỉ, chạy bơm.
• - Hàng tháng: kiểm tra công tắc giám sát.
• - Hàng năm: đo lại lưu lượng – áp lực, thay đầu phun hỏng.
•
